Как защитить АЗС от БПЛА: сетчатый купол на башнях над всей площадкой, негорючие полотна, защита заглублённых резервуаров навалом тетраподов, доступ бензовозов.

АЗС: купол над площадкой и защита подземных ёмкостей от БПЛА в Казани

АЗС — это одновременно топливораздаточная зона, место хранения углеводородов и постоянный трафик бензовозов. Уязвимыми остаются навес над ТРК, операторная, люки и дыхательная арматура заглублённых резервуаров, а также площадка слива. МелданаСБ проектирует и монтирует пассивную защиту АЗС по СП 542.1325800.2024 (действует с 26.01.2025, Изменение № 1 — с 26.09.2026): от сетчатого купола над всей площадкой до навала тетраподов над люками ёмкостей.

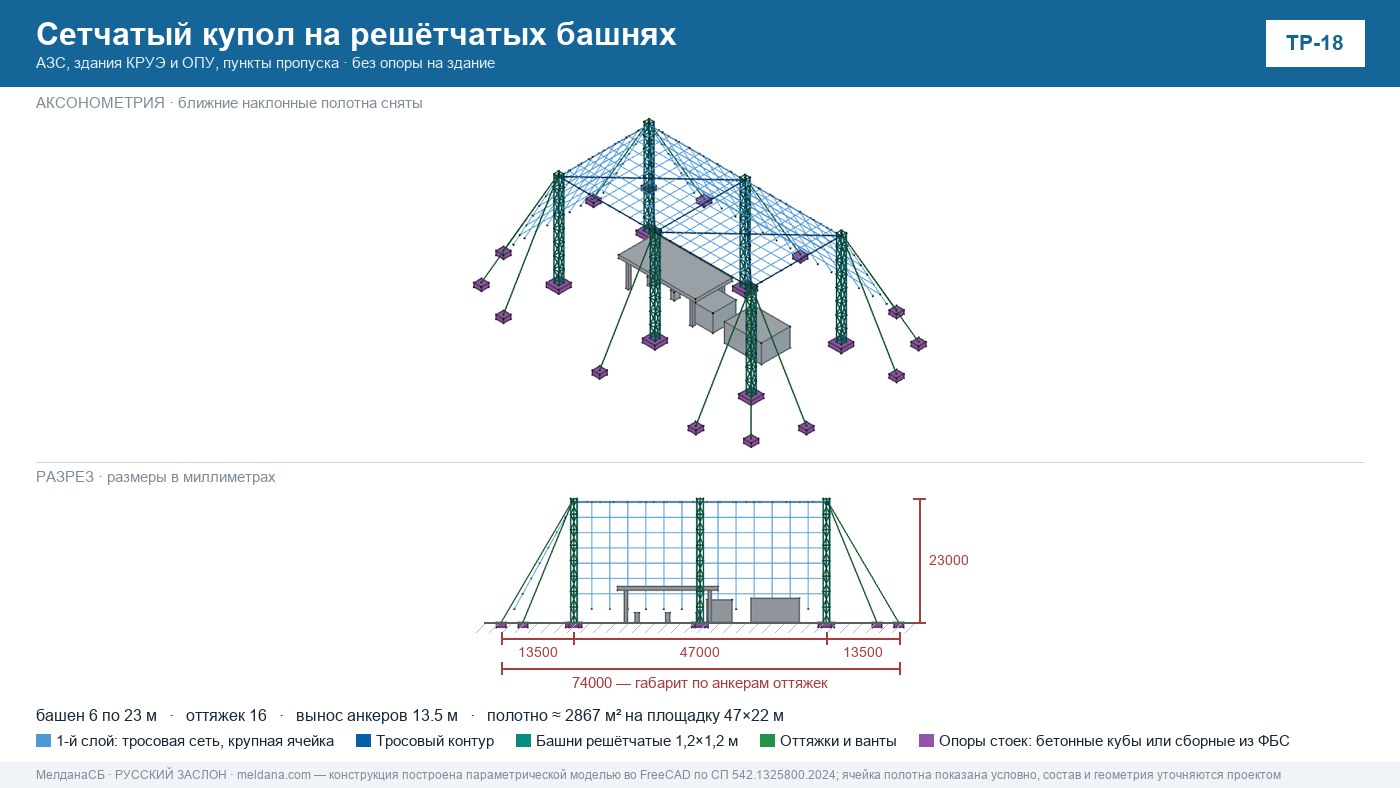

Сетчатый купол над площадкой АЗС на шести решётчатых башнях с оттяжками — чертёж модели — Схема ЗОК АЗС: купол на шести башнях с оттяжками и противоосколочная защита по периметру

Что уязвимо на АЗС в первую очередь

Заправка проектируется под штатную эксплуатацию, а не под ударные и осколочные нагрузки. Поэтому защиту выстраивают по критическим точкам:

Навес над ТРК. Лёгкая металлоконструкция не рассчитана на контактный подрыв и осколки с верхней полусферы.
Операторная. Персонал, кассовое оборудование и управление технологическими процессами требуют боковой и верхней защиты.
Люки и дыхательная арматура подземных ёмкостей. Здесь сосредоточены выход паров и технологические узлы; прямое попадание особенно опасно.
Площадка слива. Бензовоз, рукава и зона перелива создают дополнительный риск при осколочном воздействии.

Почему купол на шести башнях, а не усиление навеса на колоннах

Существующий навес над ТРК не предназначен для подвеса защитных сеток, тем более для восприятия ударной нагрузки от падения БПЛА или осколков. Усиление колонн навеса потребовало бы пересчёта всей каркасной схемы и, как правило, не даёт защиты всей площадки.

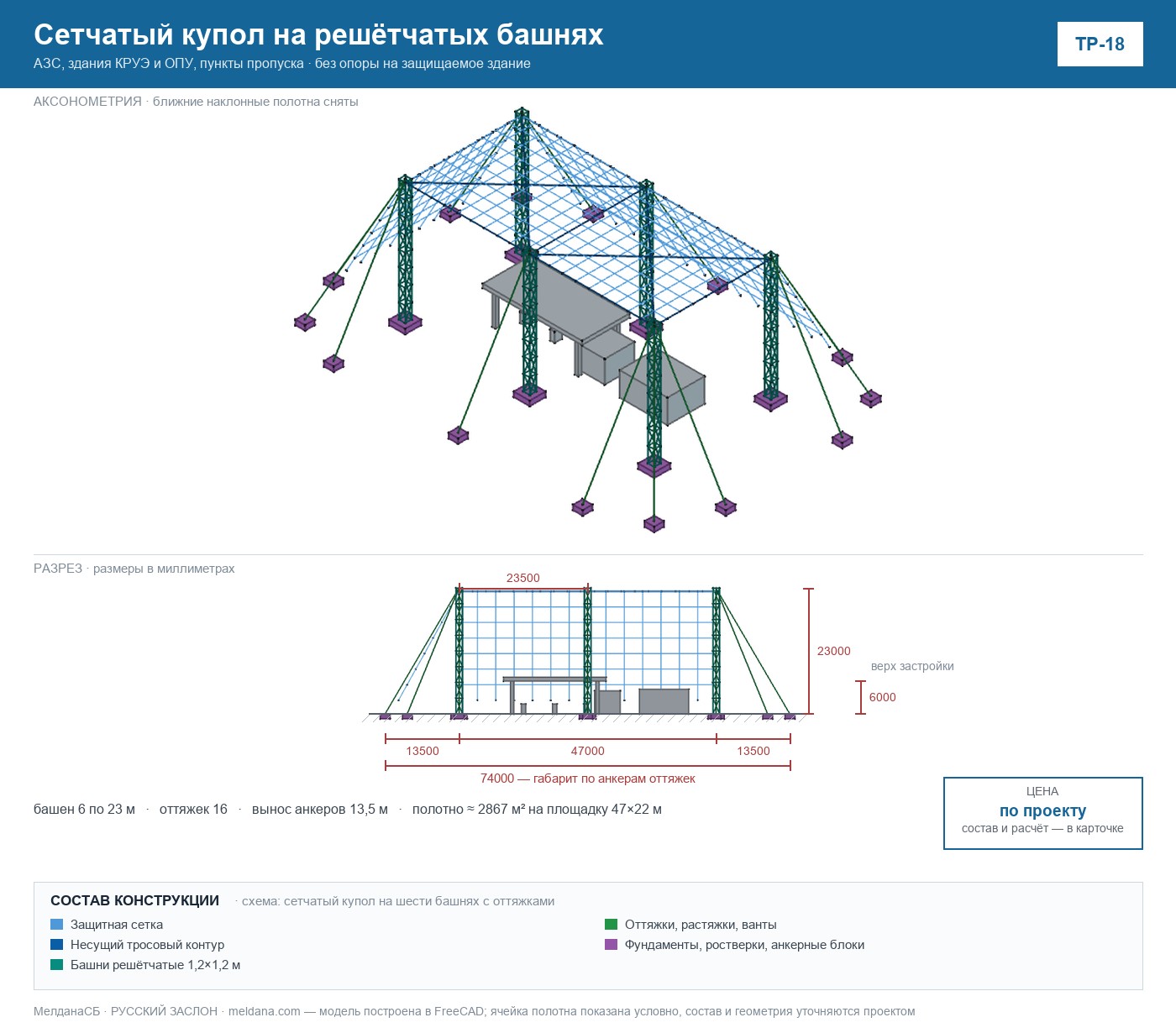

Для АЗС применяется независимый сетчатый купол на шести решётчатых башнях сечением 1,2×1,2 м и высотой около 23 м. Башни фиксируются 16 оттяжками на анкерные фундаменты. Такая схема:

не передаёт нагрузку на существующие конструкции навеса и здания;
накрывает всю площадку — ТРК, операторную, зону слива, люки ёмкостей;
сохраняет свободное пространство для маневрирования бензовоза и пожарной техники;
позволяет использовать негорючие полотна, обязательные в взрывопожароопасных зонах по п. 9.2.3 СП 542.

Молниезащита такого ЗОК обязательна согласно п. 9.6 СП 542 — токоотводы и заземление закладываются в проект купола.

Защита заглублённых ёмкостей: навал тетраподов над люками

Даже под куполом локальная зона люков и дыхательной арматуры остаётся чувствительной. Дополнительно над люком формируется навал тетраподов — массивных железобетонных элементов, которые принимают удар и осколки, не перекрывая штатный доступ для обслуживания. Это отраслевая практика оперативной защиты инфраструктуры: решение рекомендательное, при необходимости далее разрабатывается проект по СП 542.

Одновременно весь периметр площадки может быть усилен противоосколочной стенкой из ФБС, что снижает вторичные поражающие факторы в боковой полусфере.

Негорючие полотна, молниезащита и проезд техники

АЗС относится к взрывопожароопасным объектам, поэтому для сетчатого купола используются только негорючие полотна — это прямое требование п. 9.2.3 СП 542. Горючие полимерные сетки в такой зоне не применяются.

Молниезащита ЗОК обязательна (п. 9.6 СП 542). Проектируем полный контур: молниеприёмная сетка по куполу, токоотводы по башням и заземляющее устройство.

Проезд пожарной техники не перекрывается (п. 4.5 СП 542). Высота подъёма сетчатого покрытия и расстановка опор по периметру прорабатываются так, чтобы бензовоз, пожарный автомобиль и технологический транспорт сохраняли штатные траектории движения.

Стоимость и порядок работ

Сетчатый купол над АЗС — это индивидуальное проектное решение. Стоимость зависит от площади площадки, высоты башен, числа оттяжек, типа анкерных фундаментов, негорючего полотна и контура молниезащиты. Типовое решение ТР-18 «купол на башнях» рассчитывается по проекту.

Полный цикл МелданаСБ: обследование, расчёт, проект по СП 542, поставка материалов, монтаж и исполнительная документация. Гарантия — 5 лет. Опыт закупок по 223-ФЗ и 44-ФЗ, работа по всей России.

Защитите АЗС от БПЛА — расчёт по СП 542

✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ

Получить расчёт →

Частые вопросы

Можно ли просто натянуть сетку над навесом ТРК?

Навес не рассчитан на дополнительные нагрузки от сетчатого покрытия и ударные воздействия. Поэтому применяется независимый купол на шести башнях с оттяжками, который не нагружает существующие колонны.

Почему нельзя использовать обычную полимерную сетку?

В взрывопожароопасных зонах АЗС применяются только негорючие полотна. Это требование п. 9.2.3 СП 542, оно обязательно.

Нужна ли молниезащита купола?

Да. По п. 9.6 СП 542 молниезащита ЗОК обязательна. Проектируем контур из молниеприёмной сетки, токоотводов и заземления.

Пропустит ли купол бензовоз и пожарную технику?

Да. Геометрия купола и расстановка башен прорабатываются так, чтобы не перекрывать проезд. Требование п. 4.5 СП 542 учитывается на этапе проектирования.

Как защищают заглублённые ёмкости?

Люки и дыхательную арматуру закрывают навалом тетраподов. Он принимает удар и осколки, сохраняя доступ для обслуживания. Дополнительно купол защищает верхнюю полусферу.

Для сетевых АЗС в Казани МелданаСБ поставляет и монтирует ЗОК ЗАСЛОН, проводит расчёты через онлайн-калькулятор ЗОК и применяет типовые решения ЗОК, включая купол на башнях ТР-18. Работаем на объектах Казани и других регионов России.
